Estandar RS-232C

En esta entrada os explicaré el protocolo RS-232C. Es una norma de transferencia de datos en serie con interfaz o conectores RS-232. Este conector de la imagen es un conector tipo DB9(en nuestros PCs de 9 pines macho) aunque también tenemos el DB25(25 pines).

Este protocolo hace referencia a las conexiones serie. Este tipo de comunicación se utiliza para configurar equipos tales como switches, centralitas...

También se utiliza para conexiones null modém. La transferencia en serie es de bit a bit, en cambio, la transferencia en paralelo es de byte a byte (8 bits a 8 bits). Por eso, en paralelo es más rápida pero tiene un incoveniente, la distancia máxima o la longitud de cable es de alrededor 3 metros, en cambio en serie es de 15 metros o más, lo cual es una ventaja.

Volviendo a la conexión serie tenenos que decir que hay de 2 tipos: síncrona y asíncrona. La síncrona como mínimo 2 hilos, 1 de datos y otro de reloj, lo cual nos indica tiene una sincronía marcada.

En la asíncrona, el sincronismo se consigue con la configuración de la misma sincronía en los equipos participantes en la transferencia. Para ello debemos configurar una serie de pautas como la velocidad de transmisión(bit/seg), número de bits(8bits normalmente),bit de stop, paridad, control de flujo...

eskerrik asko

Conexión de 2 PCs mediante red eléctrica(PL-RJ45)

En esta entrada os voy a explicar cómo realizar una conexión de 2 PCs mediante la red eléctrica (PL-RJ45).
Los PL-RJ45 son dispositivos PLC que transmiten a través de la linea eléctrica.



En esta práctica utlizaremos 2 PCs y 2 PL-RJ45 y el cd correspondiente de la caja de los PLC.

Empecemos:

Cómo he citado en la entrada anterior, lo primero procederemos a insertar el cd para la instalación de los dispositivos. Para la instalación, solo debemos seguir las instucciones del cd para su instalación. Haremos lo propio con el segundo PC. Para ayuda el cd incluye una guia de instalación en castellano.






Una vez instalado, debemos definir una IP fija o estática, ya que Windows nos define una IP dinámica al conectarse, y sin una IP fija tenemos el riesgo de cambio de IP.
Para ello, debemos ir a Inicio/Panel de Control/Conexiones de red y aqui clickear con el boton derecho del raton sobre Conexion de area local y en el menu entrar en propiedades. Y se abrirá una ventana con las opciones General, Autenticacion y Opciones avanzadas.

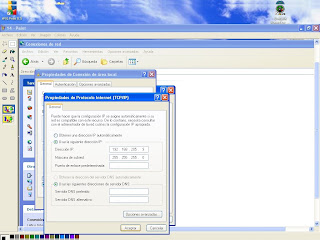

Ahora, en la pestaña de General clickamos "protocolo de internet (TCP/IP)" y luego en propiedades.En la nueva ventana clickamo "usar la siguiente direccion IP" e introducimos la IP que corresponda (en nuestro caso hemos utilizado las IPs 192.168.205.09 y 192.168.205.10) y despues la mascara de subred (en nuestro caso 255.255.255.0 en los dos ordenadores).


Una vez fijada la IP creamos grupo de trabajo y el nombre de red. Para ello iremos a Inicio/Panel de control/Sistema y en ventana pulsaremos sobre la pestaña "Nombre de equipo". Describiremos el PC en el que estamos y lo que es más importante tenemos que definir el nombre de nuestros PCs y el grupo de trabajo en el que vamos a estar. Pulsamos sobre el boton "Cambiar..."y en la ventana siguiente nombramos los PCs y el grupo de trabajo.

A continuacion haremos doble click sobre el icono de "Ovislink Powerline Configuration Utility", y en nuestra pantalla se abrirá una ventana con estas cinco pestañas: Device, Network, Security, Advanced y About. En la primera pestaña nos aparecerá el estado de la conexión , clickeando connect y nos aparecerá en Rojo(Sin conexión) Amarillo(Prestaciones bajas) o Verde(Buena conexión). Seguramente os pareceráen rojo, entonces no habrá conexión. Al principio de la instalación nos fijan una contraseña. Cambiemosla en los 2 PCs para su mejor funcionamiento en la pestaña de security y despues pulsamos set local.





Una vez hecho esto deberemos crear una carpeta para compartir.Click con el boton derecho nueva/ carpeta. Creada la carpeta con el boton derecho del raton sobre ella y pulsamos sobre "Compartir y seguridad". Marcamos las casillas de "Compartir esta carpeta en la red" y en el caso de que se quiera manipular los archivos desde distintos ordenadores "Permitir que los usuarios de la red cambien mis archivos".




Por ultimo, ya tenemos todo preparado. Para intercambiar archivos solo necesitamos guardar o extraer archivos de nuestras carpetas compartidas:ir a Inicio/Panel de control/Mis sitios de red y en la ventana están nuestra carpeta compartida y las de los demás PCs.



Eskerrik asko!

Agur bero bat!

USB 2.0 Data Link Cable

Configuracion para Windows

En esta entrada os voy explicar cómo transferir archivos entre dos PCs con un USB 2.0 data link cable en sistema operativo Windows. Para ello necesitamos el cable data link, y el cd de los drivers que te vendrá en la caja.

NOTA: Antes de empezar a enchufar nada, tendremos que instalar los drivers correspondientes del cd ya que gracias a la aplicación Plug and Play de Windows , sí conectamos el data link cable antes de instalar los drivers del cd, nos instalará los drivers que tiene almacenados y entonces seguramente nos instale los drivers utilizamos en las memorias usb y con esto nuestro data link cable no funcionará correctamente.

Empecemos:

Primero como he comentado antes teneís que insertar el cd primero y como se observa en la imagen os descargais los drivers. Guardar y luego ejecutar, no viene mal tenerlos almacenados en el PC.

Una vez que os ponga que se han instalado correctamente . AHORA SI, podreis conectar el data link cable.

Una vez conectado el cable os aparecerá lo de la siguiente imagen.

Seleccionais lo señalado en la imagen.

Os saltará esta ventana diciendo que no ha pasado la prueba de windows, ignorarlo y darle a continuar.

Como en la imagen superior se os finalizará la instalación de el software. Como observais en la imagen cortada verde, esos 2 iconos os saldrán en el escritorio. Una vez hecho esto, para comprobar que teneis bien instalado el software. Entrar el administrador de dispositivos (en panel de control) y le maximizais el controlador de bus serie universal (USB), y comprobareis que teneis Hi- Speed USB Bridge Cable.

Una vez comprobado teneis que hacer las mismas operaciones para el otro PC.

Cuando termineis ejecutais en los 2 PCs los PCLinq2(ANSI). Y os saldra esto.

En esta imagen teneis 2 Puntos.

1. : Como observais abajo a la izquierda de la ventana os saldra dos puntos. Si estan los 2 verdes significa que teneis los 2 PCs conectados por el USB data link cable.

2. Como observais en el punto 2 con el simple moviemiento de archivos podreis mandar ficheros de un PC a el otro conectado.

   Podreis acerlo con command, copy file y demás utilidades.

Si teneis algun problemilla podreis consultar la guia que viene en el cd correspondiente al usb data link cable. O comentarme y si os puedo ayudar no dudeis que lo haré.

Eskerrik Asko

Espero haberos servido de ayuda!!

Agur bero bat!!

Estructura de un sistema telematico

Los sistemas telemáticos están estructurados por unos emisores que mandan información o datos y unos receptores que reciben los datos a través de un canal. Aquí, teneis las partes que los forman:

- ETD (Equipo de Terminal de Datos) :
El Equipo de Terminal de Datos(Data Terminal Equipment), es aquel equipo que es la fuente o el destino de los datos, es decir, es el receptor o el emisor de los datos. Estos equipos pueden ser computadoras personales, terminales
- DCE (Equipo de Control de Datos) : Estos equipos de control (Control Data Equipment), son dispositivos que hacen posible la transmisión de datos entre los ETDs por un canal. Su función es la de controlar y modificar los datos para su mejor transmisión. Estos dispositivos son routers, modem etc.

Protocolo de comunicación

Un protocolo de comunicación es una serie de normas establecidas para la señalización, representación, autentificación y detección de errores para enviar imformacion a través de un canal de comunicaión. Estos son protocolos de comunicación según Wikipedia :

IP (Internet Protocol)
UDP (User Datagram Protocol)
TCP (Transmission Control Protocol)
DHCP (Dynamic Host Configuration Protocol)
HTTP (Hyper Text Protocol)
FTP (File Transfer Protocol)
Telnet(Telnet Remote Protocol)
SSH (Secure Shell Remote Protocol)
POP3 (Post Office Protocol)
SMTP (Simple Mail Transfer Protocol)
IMAP (Internet Message Access Protocol)
SOAP (Simple Object Access Protocol)
PPP (Point-to-Point Protocol)
STP (Spanning Tree Protocol)

1964 Antique MODEM Live Demo

Este video se observamos como hoy en dia un módem de 1964 puede mandar y recibir datos, es decir, que este módem sigue vivo. Este módem es uno de los primeros ya que se llevan utilizando desde los año 60. Es un módem de acoplamiento acústico, ya que directamente el auricular se sitúa sobre un acoplador acústico que tiene un micrófono. La señal eléctrica se convierte a ondas de sonido entre el modem y la bocina o altavoz. Hoy en dia se utiliza de acomplamiento directo ya que el módem va conectado al sistema telefónico.

Sistema telematico

Imagen obtenida de Flickr de la cuenta del usuario Guinevere




La telemática como su nombre indica Tele(lejos) y Informática. La telemática deriva de la fusión de la informática y de las telecomunicaciones. Es decir, equipos informaticos(computadoras personales, equipos de transmision...) unidos por redes de telecomunicaciones(satelites, redes....)
